Unityのバーテクスシェーダ引数のv.vertexは何座標系？

「ややこしいUnityの座標系の確認方法」シリーズ． Unityからオブジェクトの頂点情報をバーテクスシェーダがどのように受け取るのかを実験で確認してみた． バーテクスシェーダの引数v.vertexがUnityのエディタと同じ左手系の座標なのか？ バーテクスシェーダ内の変数の値を直接確認するすべが無いので， フラグメントシェーダが出力するオブジェクトの色で確認する．

バーテクスシェーダからフラグメントシェーダへ値を受け渡す唯一の方法（だと思う）が， vert関数のreturnで渡して，frag関数の引数で受け取る方法． vertex自体を触るとオブジェクトの見た目の形が変わってしまうので， o.uvにv.vertexの値を入れた． 2次元のベクトルに3次元要素を全部入れることができないのでx軸とy軸，x軸とz軸に分けて確認した．

x軸とy軸を確認する

v2f vert (appdata v)
{
    v2f o;
    o.vertex = UnityObjectToClipPos(v.vertex);
    //o.uv = TRANSFORM_TEX(v.uv, _MainTex);
    o.uv = float2(v.vertex.x, v.vertex.y);
    UNITY_TRANSFER_FOG(o,o.vertex);
    return o;
}

fixed4 frag (v2f i) : SV_Target
{
    return float4(i.uv.x, i.uv.y, 0.0, 1.0);
}

結果は，x軸正方向が赤く，y軸正方向が緑になった．ということは，この2つの成分に関しては，v.vertexの座標系はUnityと同じということ．

x軸とz軸を確認する

v2f vert (appdata v)
{
    v2f o;
    o.vertex = UnityObjectToClipPos(v.vertex);
    //o.uv = TRANSFORM_TEX(v.uv, _MainTex);
    o.uv = float2(v.vertex.x, v.vertex.z);
    UNITY_TRANSFER_FOG(o,o.vertex);
    return o;
}

fixed4 frag (v2f i) : SV_Target
{
    return float4(i.uv.x, 0.0, i.uv.y,1.0);
}

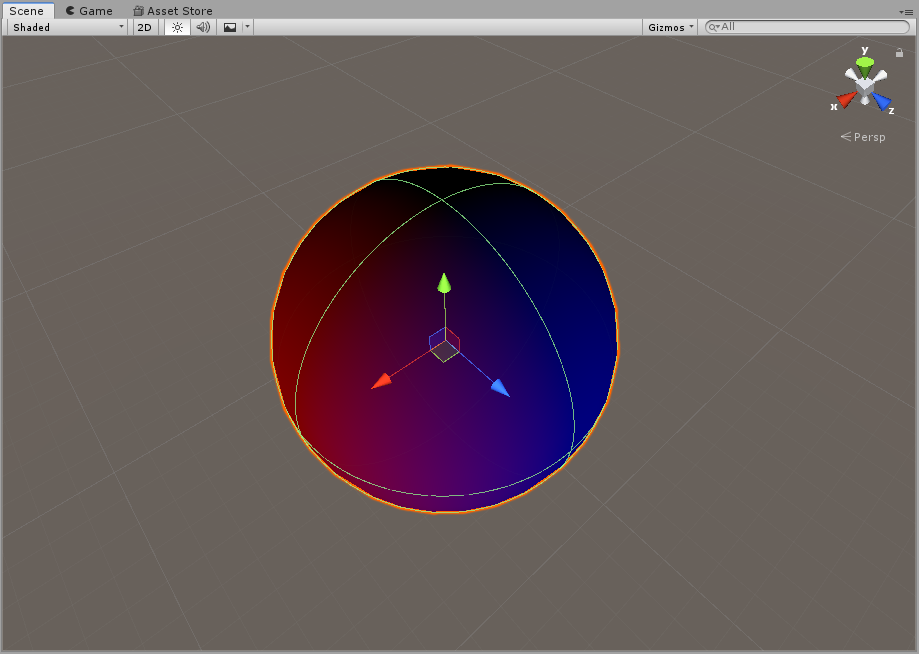

結果は，x軸正方向が赤く，z軸正方向が青になった．ということは，この2つの成分に関しては，やはりv.vertexの座標系はUnityと同じで左手座標系だということ．

ちなみに各頂点オブジェクト座標がv.vertexに入ってくるので，オブジェクト自体がどこにあっても結果は同じ．

つまり

v.vertexはUnityと完全に同じで左手座標系でデータを受け取っているということになる．
